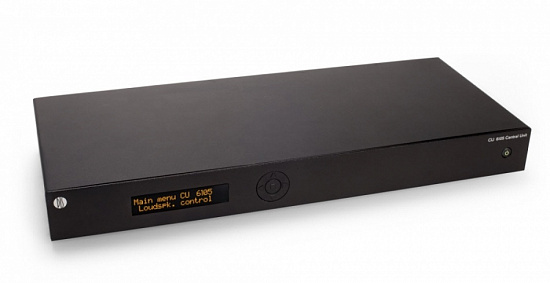

ЦЕНТРАЛЬНЫЙ БЛОК DIS CU 6105

Центральный блок CU 6105 - это контроллер управления в линейке продуктов цифровой конгересс-системы DCS 6000. ЦБ подходит для всех задач как для небольшой дискуссионной системы с несколькими пультами, так и до расширенной системы с большим количеством пультов, селекторов каналов, синхронным переводом и возможностью голосования.

ЦБ обеспечивает питание пульов системы и синхропереводчиков. Он обеспечивает управление до 500 конференц-пультов и 150 пультов синхропереводчиков, подключенных по одной шине данных с использованием технологии DCS-LAN. Все элементы подключаются по цепочке по кабелю CAT 5e (или выше) F/UTP или U/FTP.

ЦБ CU 6105 осуществляет полностью цифровую передачу Базового канала выступления и до 16 каналов синхронного перевода, а также до 8 одновременно включенных микрофонов. Все пульты могут быть сгруппированны в 4 группы при помощи встроенной аудиоматрицы.

ЦБ CU 6105 имеет 2 аналоговых аудиовхода и 4 аудиовыхода. Выходы используются для передачи распределенных сигналов с пультов, каналов выступления и синхронного перевода. Они также используются для подключения к системам звукоусиления, записи или системам распределения каналов синхронного перевода, к примеру, цифровой ИК системы DIS DIR.

Аудиосигнал по-умолчанию распределяется в динамики пультов со встроенного микшера с Группы А и/или со Входа 1 или 2. При подключении системы к Аварийному оповещению (EEM) сигнал со входа 2 является приоритетным.

OLED дисплей на передней панели позволяет пользователю осуществить базовые настройки системы, такие как установка количества активных микрофонов/очереди ожидания, режимов работы и т. д.

ЦБ CU 6105 поддерживает технологию TCP/IP подключения. Все настройки системы и упрощенное управление пультами доступны через Веб-браузер. Для дополнительного контроля доступно Программное Обеспечение SW 6000. ЦБ CU 6105 также осуществляет передачу "упрощенного" протокола для внешнего управления через Ethernet.

Сеть DCS-LAN может разветвляться при помощи RP 6004 или EX 6010. Дополнительное питание поступает от БП PS 6000 или EX 6010. Оконечный разветвитель JB 6104 позволяет осуществлять "горячую" замену каждого пульта.

Цифровая передача аудиосигналов
Подключение элементов по цепочки при помощи проходных разъемов или по топологии "звезда" при помощи разветвителей
Кабель CAT 5e (или выше) F/UTP иди U/FTP (экранированный)
Управление до 50 пультами/128 синхронными переводчиками (с возможностью расширения - см. ниже)
До 8 одновременно включенных микрофона/до 4-х пультов синхронных переводчиков
Поддержка 3-х режимов работы; Авто, FIFO и По Запросу, а также 3-х режимов прерывания
Возможность Автоматического отключения микрофонов
Шифрование передаваемых в системе сигналов
Обеспечение питания до 60 пультов без дополнительного усиления (зависит от типа пульта)
4 аналоговых выхода (групповых или к-в синхроперевода)
Подключение TCP/IP для управления через Веб-Браузер, при помощи ПО SW 6000 или подключения к системам управления (AMX, Crestron и т. д.)
Поддержка Веб-Браузером нескольких языков
Встроенная возможность присвоения мест и имен участников
При обновлении соответствующих лицензий функции ЦБ CU 6105 расширяются:
Управление до 500 микрофонными пультами
Поддержка до 16 каналов синхронного перевода
Голосование (3- и 5-вариантов, проверка присутствия
Режим Голосовой Активации (VOX)
При использовании ПО SW 6000 также доступны дополнительные функции:
Расширенные параметры голосования (прошел/не прошел, кворум, поименное голосование, результаты вручную)
Расширенные параметры Конференции, включая Повестку дня, Информацию об участника, Отчеты
Управление через Мимическую диаграмму
Передача сообщений
Регистрация пользователя по Чип-картам
Многоязыковые интерфейсы
Совмещение различных режимов работы в одной системе
